TANK——想做个强悍些的，实时直播进度。

星河舰队 · 发表于 2017-11-13 16:39:41

预计性能指标：1仿真、漂亮的外观，2有较强的户外越野能力，3炮塔360旋转，4可发射主炮，5遥控控制

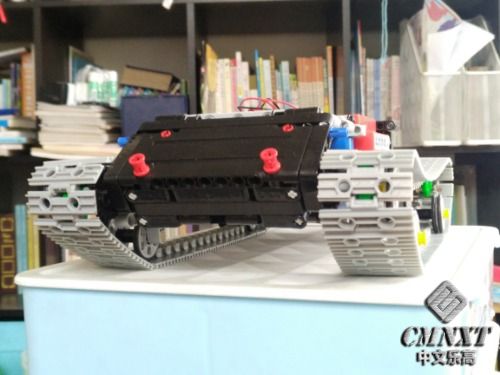

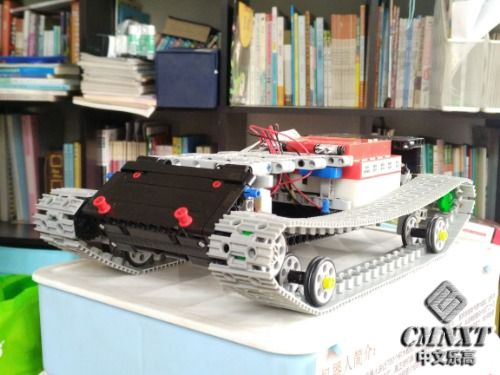

之前有做过一次tank，底盘已经基本成型。

星河舰队 · 发表于 2017-11-14 09:40:00

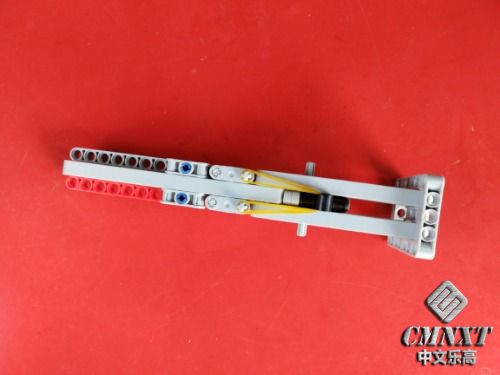

炮的初步造型，要改的地方还很多，慢慢来吧

clx · 发表于 2017-11-14 10:07:16

前排，静静坐，慢慢看，嘻嘻

lkrklf · 发表于 2017-11-14 23:33:19

可怕

星河舰队 · 发表于 2017-11-15 09:28:35

本来准备造炮了，结果底盘还有问题。继续改

星河舰队 · 发表于 2017-11-15 09:30:51

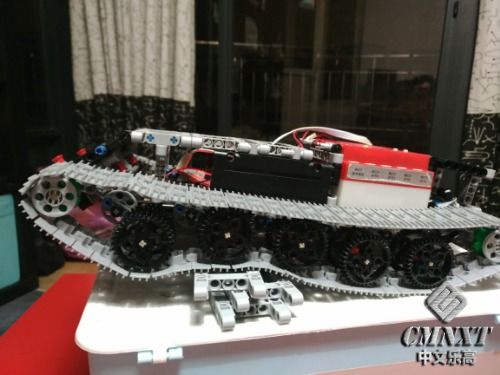

为了把外观往59式方向靠，把原计划6对小负重轮改成了5对大负重轮，结果底盘结构基本重来，还好整个结果比原来的还要好。

星河舰队 · 发表于 2017-11-15 09:33:24

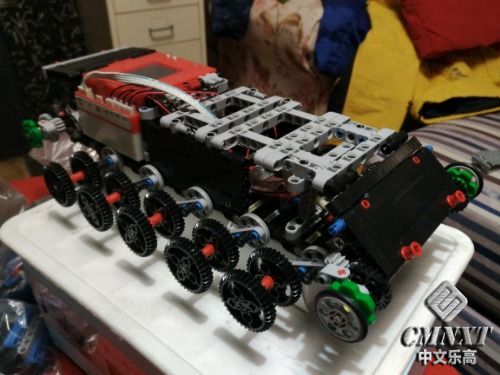

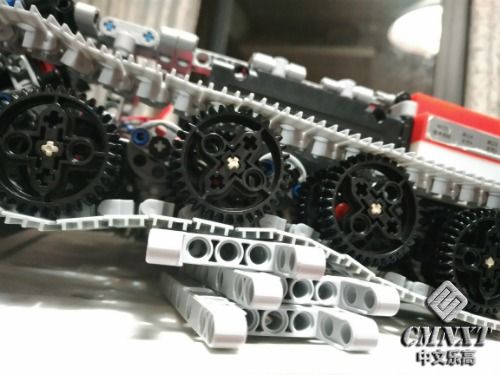

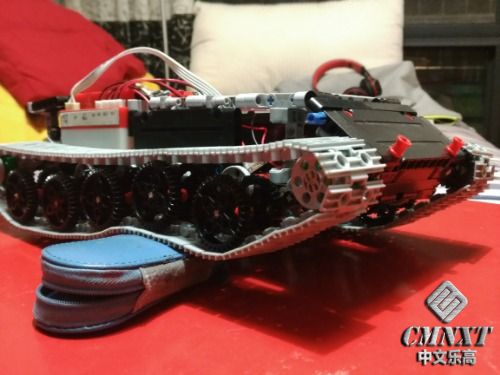

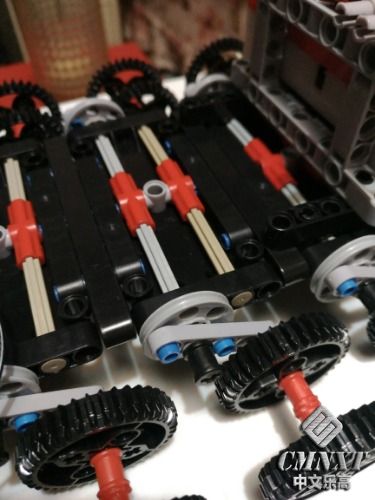

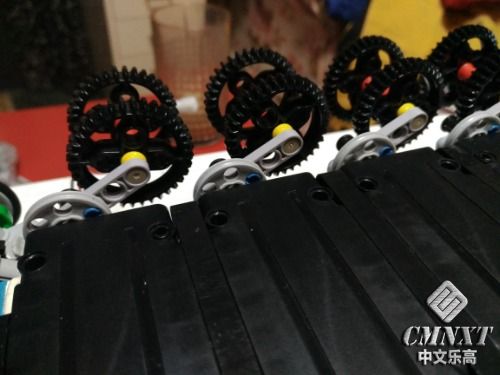

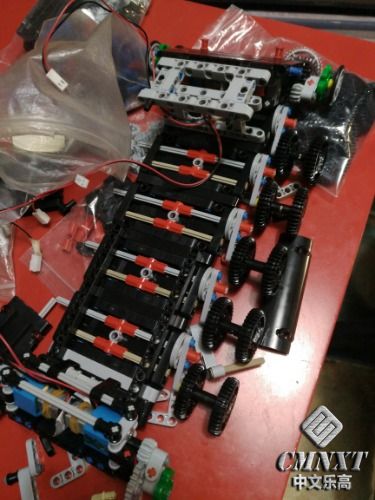

5对负重轮，悬挂没用弹簧，遵循坦克实际结构，采用扭杆悬挂，简单，省空间。有些硬，悬挂行程肯定没有用弹簧长，也就1-2单位的样子，不过真正的坦克不也就这样吗？
这样的结构还有个好处就是模块化，每一组扭杆都是安在一个11*5的面板上，可以方便的增加或减少负重轮数量。

星河舰队 · 发表于 2017-11-15 09:39:03

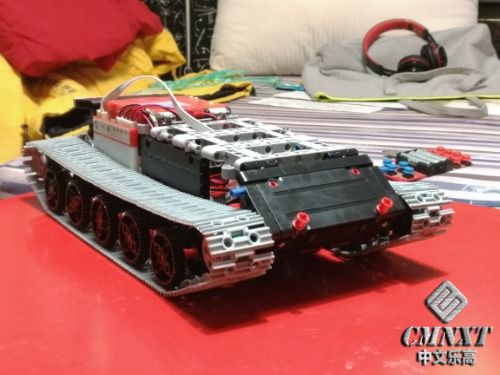

整体底盘差不多就这样了，为了增强动力，用了4个电机，前后都是主动轮的设计，这个也是我这套材料本身电机就比较弱，没办法的办法。翻过来底部也很规整

playerwhj · 发表于 2017-11-15 14:58:38

好贴必跟，期待成品

星河舰队 · 发表于 2017-11-24 00:49:43

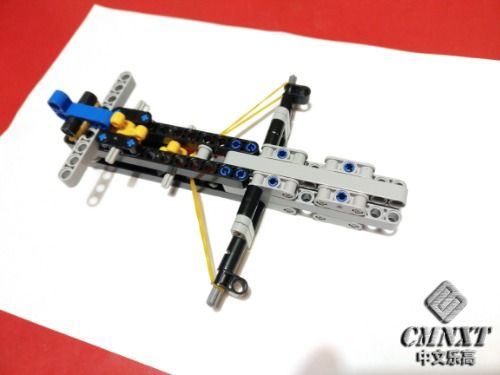

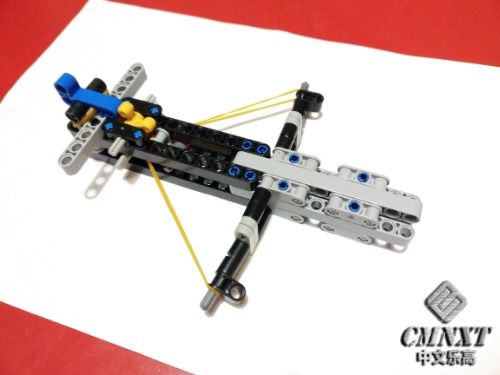

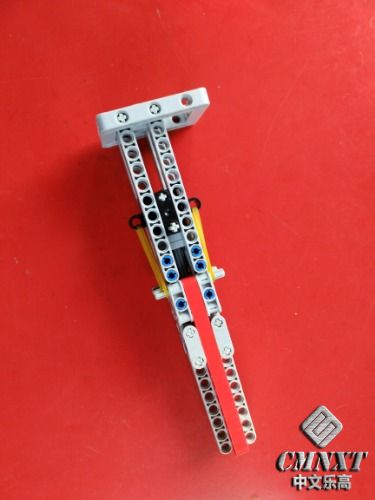

炮的初步结构，利用棘轮的特性，后拉枪栓上弦，枪栓被棘轮卡住，按一下尾部蓝色L梁释放。

星河舰队 · 发表于 2017-11-25 08:58:58

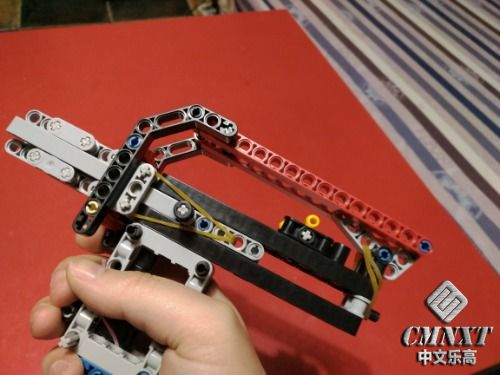

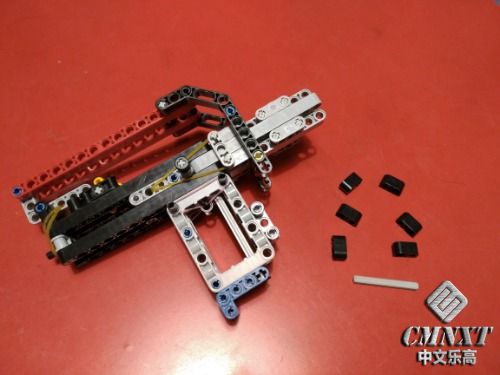

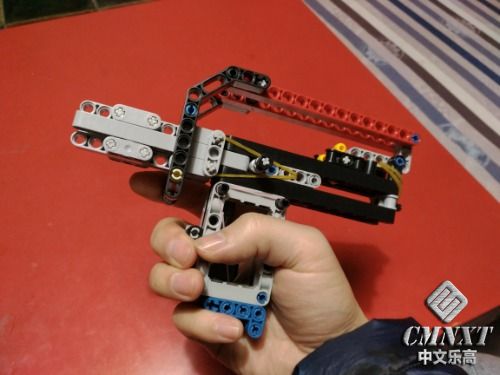

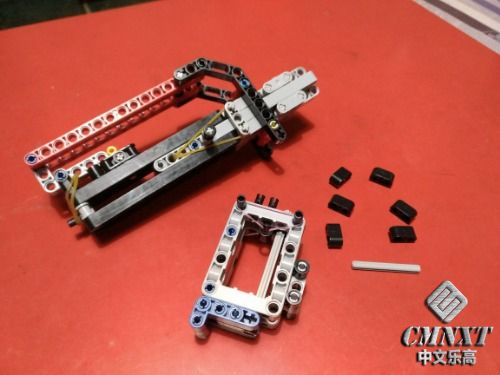

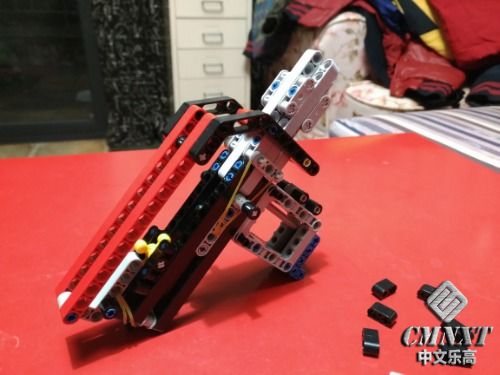

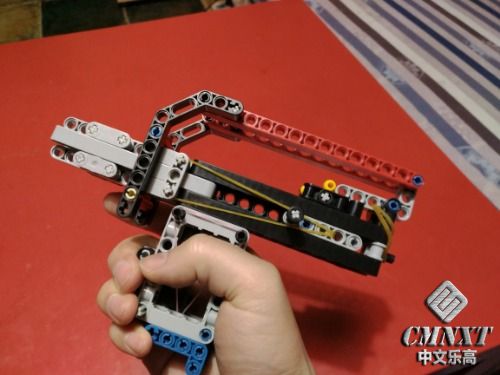

说好的坦克炮，弄一弄的，先弄了把小手q1an9出来。弹夹可装5发子弹。最后一张是击发状态。

星河舰队 · 发表于 2017-12-3 08:46:31

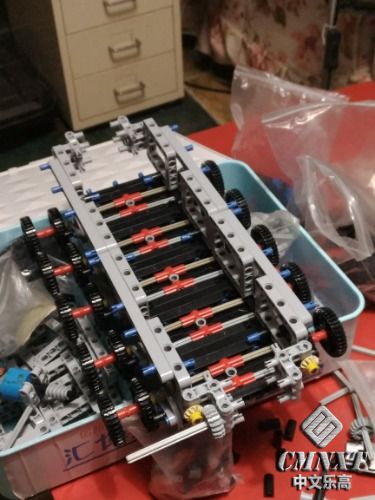

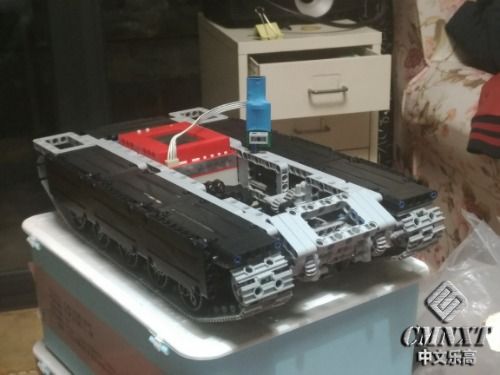

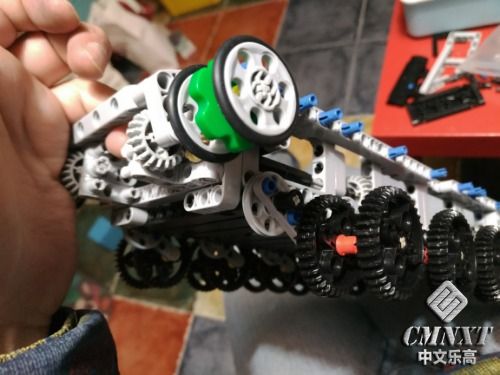

改进继续，为了实现更紧凑的布局，把4电机换成了2电机驱动，但如果只驱动前轮或后轮的话，履带会出现松弛的现象。这次改为2电机4驱，一个马达同时驱动同侧前后轮，一根长长的驱动轴被安排在了车身侧面。

星河舰队 · 发表于 2017-12-7 20:33:17

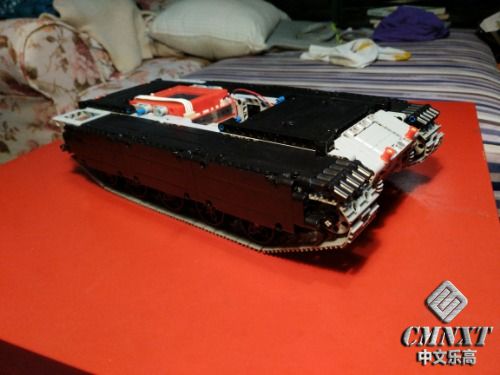

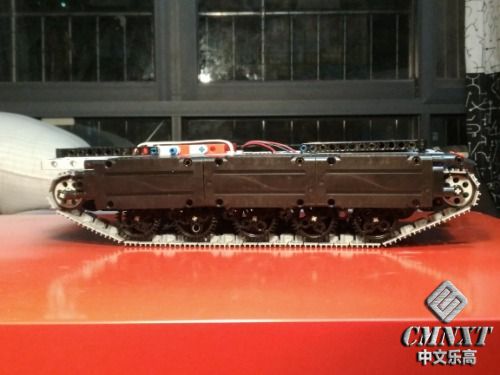

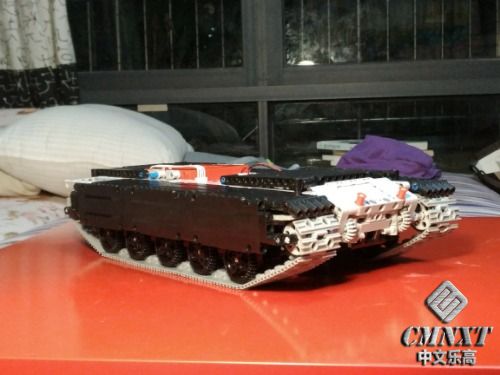

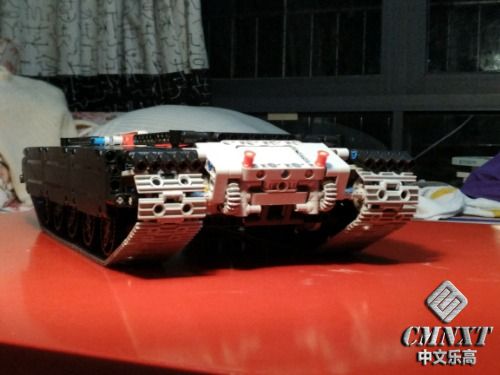

底盘成品，换成了马达横置，蜗杆减速，越障能力强悍，缺点就是速度慢了点。

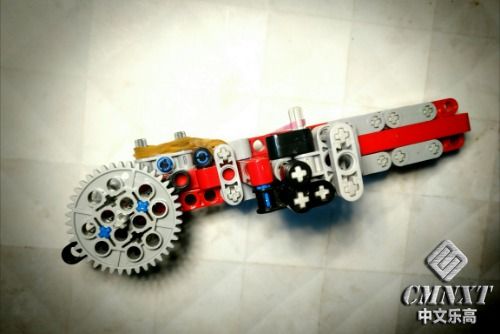

星河舰队 · 发表于 2017-12-28 01:38:41

一直在纠结炮的结构，试了好几种，都不满意，或是结构太单薄，或是整体太臃肿，或是不好安置马达，或是不方便供弹……
还好终于基本修成正果，差不多可以定型了。

星河舰队 · 发表于 2017-12-28 10:31:12

一直在纠结炮的问题，尝试过多种形式，都不理想，不是结构强度不够，就是太大、太复杂，或是不好装马达。这次基本定型了，结构简单紧凑，供弹5发，马达也容易连接。
