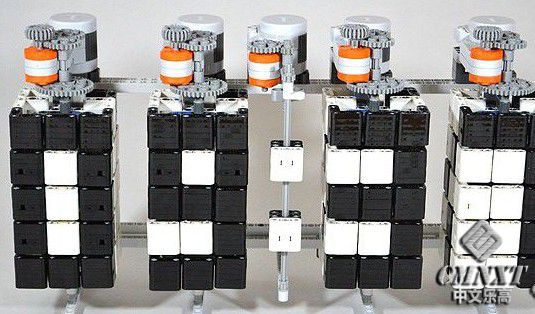

“乐高数字时钟”作者开放搭建图和源程序

Olivia · 发表于 2012-5-2 14:05:51

本帖最后由 Olivia 于 2012-5-2 15:36 编辑

论坛曾向大家介绍过“乐高头脑风暴数字时钟”（http://bbs.cmnxt.com/thread-6039-1-2.html）

近日，作者在其网页上向大家开放了搭建图和源程序，感兴趣的朋友，可以前去下载：
http://tiltedtwister.com/tmtwdownload.html

以下将该下载网页的内容，向大家做个介绍：

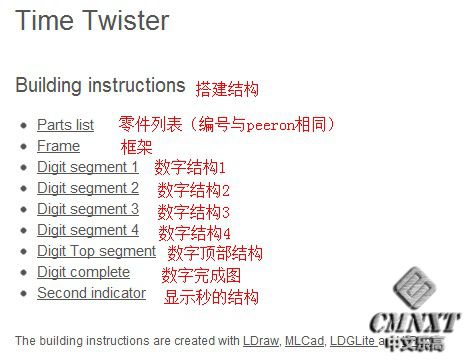

第一部分搭建结构

第二部分接线

第三部分上传程序

点击上图中箭头指示处，可以下载一个压缩文件包，将此文件包解压，里面包含有2个已经编译好的程序。
将

timetwister.rxe程序上传到主机内，将 timeslave.rxe程序上传到从机内。

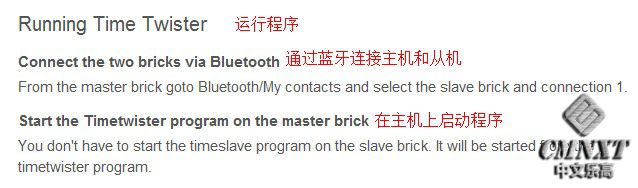

第四部分运行程序

1、通过蓝牙，连接两个大脑，选择“slave brick”和“connection 1”
2、只需在主机上启动程序，主机会自动启动从机的程序。

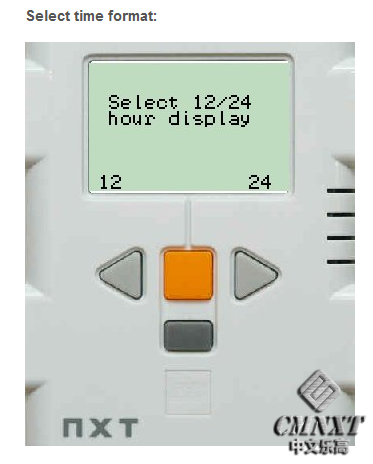

3、选择时间模式（如下图）

4、设置当前时间（如下图）

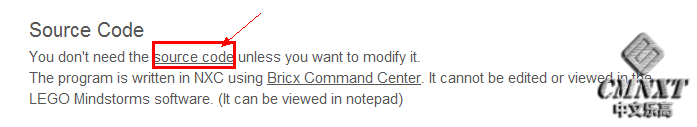

第五部分程序源码

程序是用NXC编写的，如果想下载源码学习，可以点击上图的箭头指示处。

（中文乐高管理组转载自Tilted Twister，并在此向作者致敬）

nanzheng · 发表于 2012-5-2 17:01:57

这个必须支持！！！

nanzheng · 发表于 2012-5-2 17:42:14

Time Twister Parts list

Find LEGO parts at BrickLink

Qty PartNum Color Description
2 53788 White Electric Mindstorms NXT
5 53787 White Electric Mindstorms NXT Motor
1 x71 White Rubber Belt Small
20 32062 Black Technic Axle 2 Notched
412 4519 Light-Gray Technic Axle 3
1 3705 Black Technic Axle 4
5 32073 Light-Gray Technic Axle 5
6 44294 Light-Gray Technic Axle 7
1 60485 Light-Gray Technic Axle 9
4 50451 White Technic Axle 16
16 45590 Black Technic Axle Joiner Double Flexible
1 3749 Light-Gray Technic Axle Pin
222 43093 Blue Technic Axle Pin with Friction
1 2736 Light-Gray Technic Axle Towball
4 60483 Black Technic Beam 2 Liftarm
62 41677 Black Technic Beam 2 x 0.5 Liftarm
39 41677 White Technic Beam 2 x 0.5 Liftarm
62 32140 Dark-Gray Technic Beam 2 x 4 Liftarm Bent 90
55 32523 Dark-Gray Technic Beam 3
98 6632 Black Technic Beam 3 x 0.5 Liftarm
234 6632 White Technic Beam 3 x 0.5 Liftarm
1 60484 Light-Gray Technic Beam 3 x 3 T-shaped
328 32056 Black Technic Beam 3 x 3 x 0.5 Liftarm Bent 90
320 32056 White Technic Beam 3 x 3 x 0.5 Liftarm Bent 90
2 32249 Orange-Solid Technic Beam 3 x 3 x 0.5 Liftarm Bent 90 Quarter Circle
20 32526 Dark-Gray Technic Beam 3 x 5 Bent 90
40 32316 Light-Gray Technic Beam 5
80 32524 White Technic Beam 7
4 40490 White Technic Beam 9
7 32525 White Technic Beam 11
2 41239 White Technic Beam 13
10 32278 White Technic Beam 15
21 3713 Light-Gray Technic Bush
26 32123a Light-Gray Technic Bush 1/2 Smooth with Axle Hole Reduced
10 3647 Light-Gray Technic Gear 8 Tooth
4 32269 Light-Gray Technic Gear 20 Tooth Double Bevel
13 3648b Light-Gray Technic Gear 24 Tooth with Single Axle Hole
16 32072 Black Technic Knob Wheel
16 3673 Light-Gray Technic Pin
8 55615 Light-Gray Technic Pin Connector Perpendicular 3 x 3 Bent 90 with 4 Pins
95 6558 Blue Technic Pin Long with Friction and Slot
1 6628 Black Technic Pin Towball with Friction
379 2780 Black Technic Pin with Friction and Slots

╠ε猥琐 · 发表于 2012-5-2 21:42:17

厉害哦

何子 · 发表于 2012-5-2 22:02:56

这个东西的视频我看过，真是太强大了{:soso_e179:}

风影 · 发表于 2012-5-3 10:29:43

厉害

zhangzeyu417 · 发表于 2012-5-3 19:41:46

哇塞！！！！！牛！！！！！

kaka--123 · 发表于 2012-5-16 14:05:39

求那些套装找得到里面的零件大约需要多少个套装。。。。。

婧岚＆紫玥 · 发表于 2013-1-10 01:26:48

太高端了。。。

砖灰 · 发表于 2013-4-9 17:42:20

赵溢褀 · 发表于 2013-4-20 10:54:36

强大！

Rou_X妞 · 发表于 2015-5-13 20:00:48

棒棒哒

lily2015 · 发表于 2015-8-16 23:45:09

好赞哦~~~~ 谢谢楼主

z1986720zz · 发表于 2017-8-30 21:22:59

这个有没大神可以改成EV3做出来？？

sunyingxuan · 发表于 2017-8-31 15:54:04

ev3可以完成么
