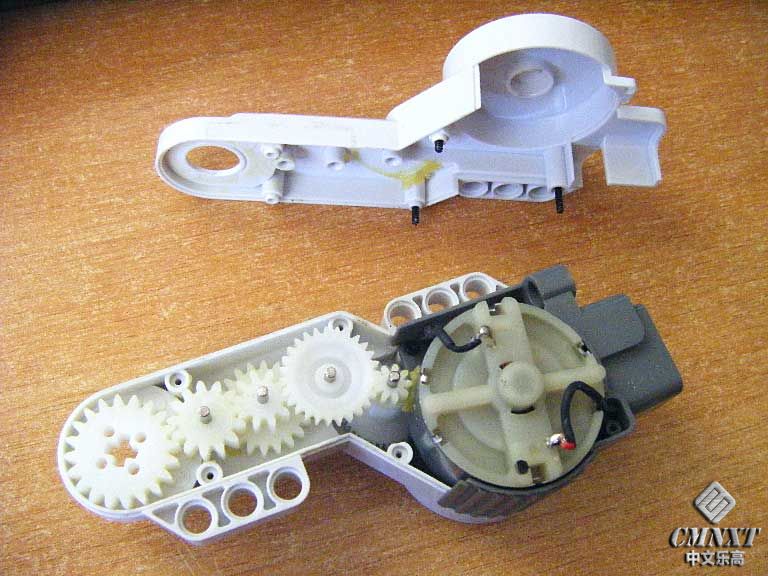

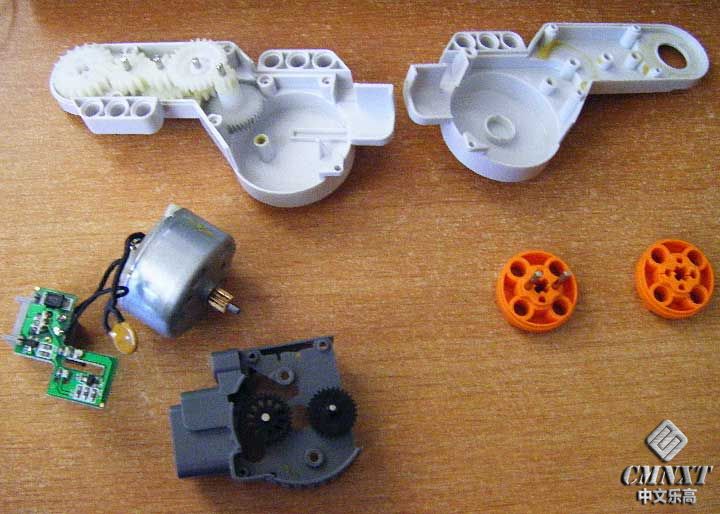

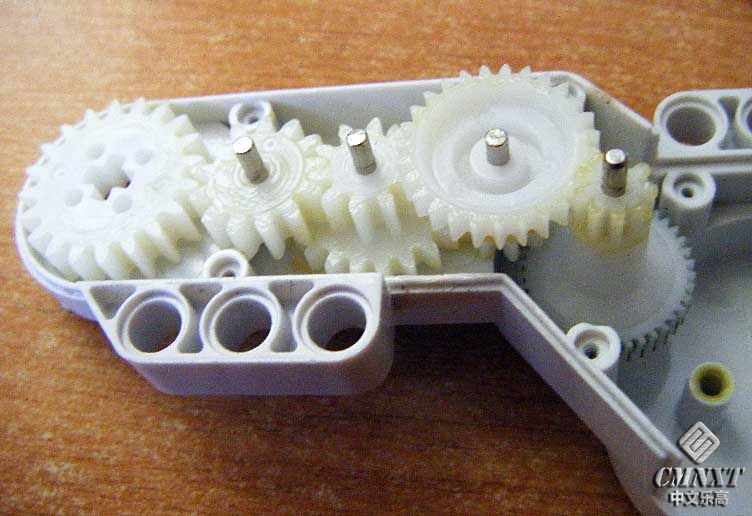

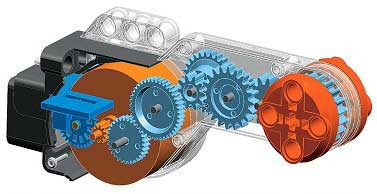

NXT电机拆解详细图片,及拆机办法建议

fanlining · 发表于 2014-6-7 17:18:36

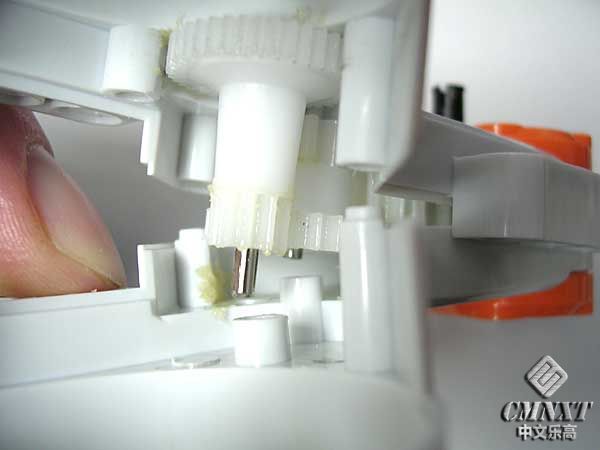

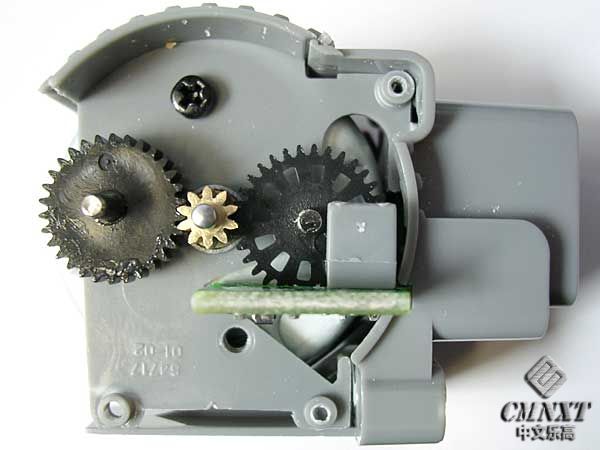

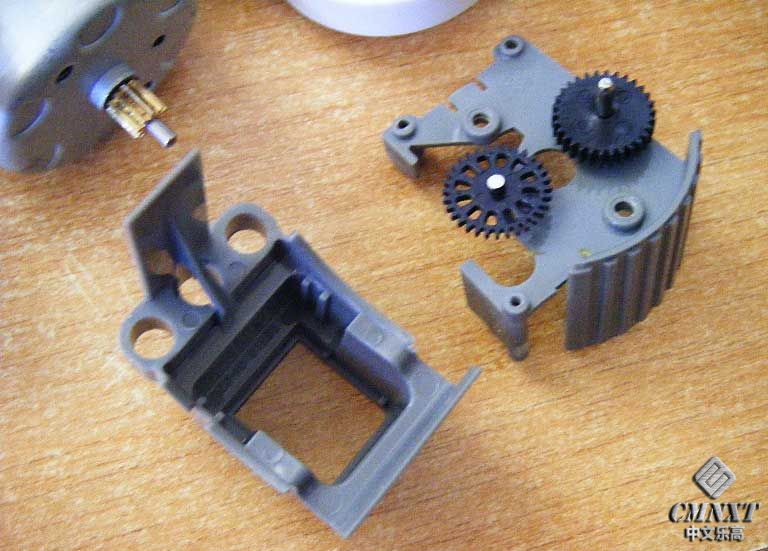

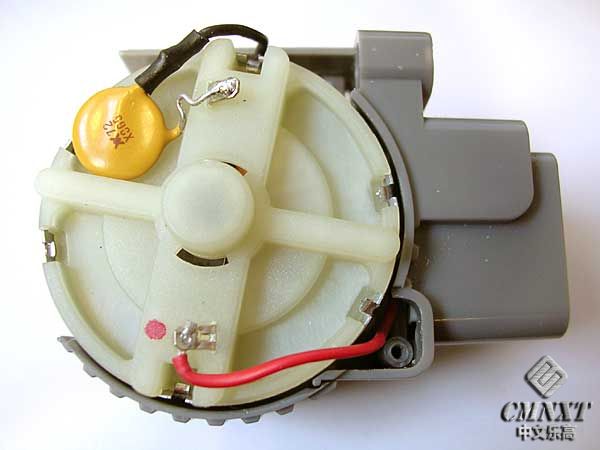

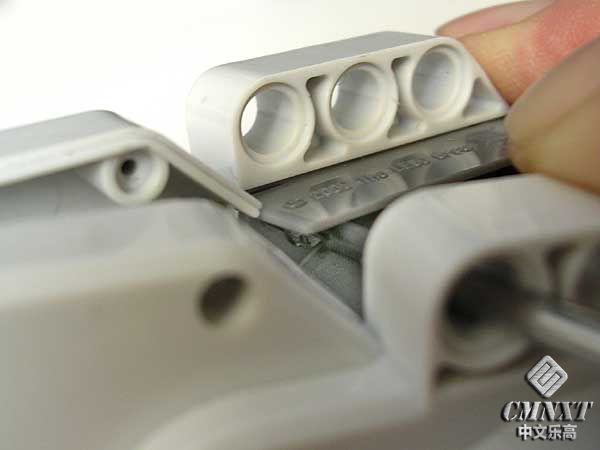

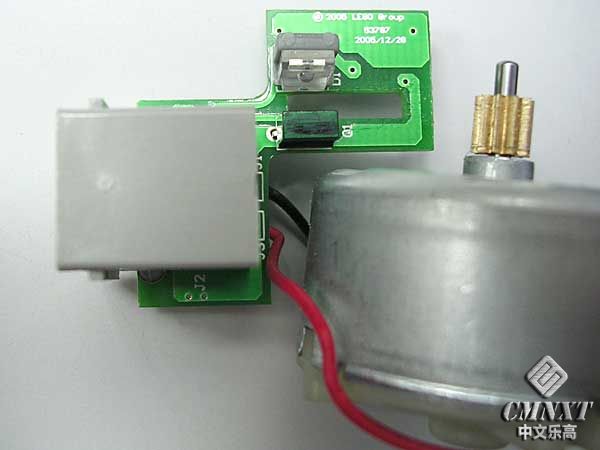

论坛上早些有朋友发了,但不太全面,我图片是淘宝买EV3马达时老板送的资料里的,比较全,可能有朋友需要了解更详细些的可以参考.

fanlining · 发表于 2014-6-7 17:26:44

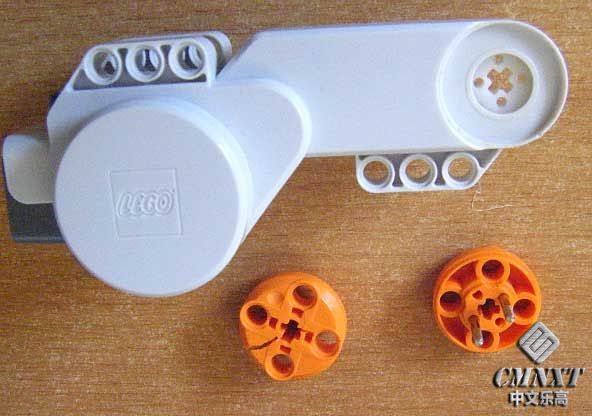

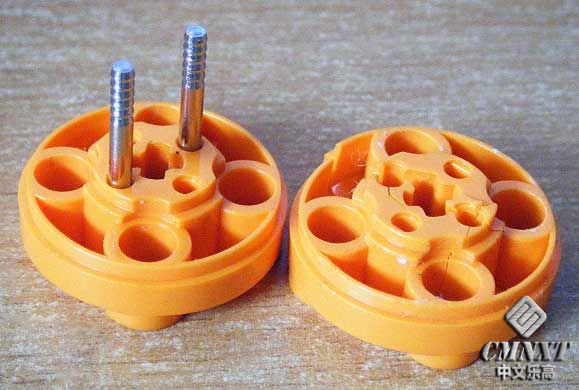

另外说说马达拆解,马达价格较高,一般没事都不会撑了没事干,要拆的朋友肯定都有无可辩驳的理由才是.但这都是要付出代价的,大家看到要拆解橘色转轮,由于两根螺纹插销的太紧密,强行用力必然会造成橘色轮的损坏.怎么样才能尽量减少损伤,
本人根据平时帮家里小朋友维修玩具的经验,在这提个方法,因本人EV3刚买电机还没损坏,未实践过,纯理论.大家莫喷....
先要准备一支电烙铁,功率大些的才好,60w左右的.根据拆机图找到两根螺纹插销的位置,然后用2~3mm大小钻花,其它能钻的都可以,手动弄个小孔,要不用电烙铁烫,刚露出插销的金属头.这样拼rp,不然一次找不到.然后用电烙铁尖头顶住插销的端头交替加热,至插销周围的塑料软化,一边加热一边轻轻撬起橘色轮,这样应该可以基本不损坏取下橘色轮子.这个方法要是有两支电烙铁加热和另有一人帮忙更好操作.橘色轮要安装回去可以在插销孔点少量502胶或AB胶即可.这方法应该可行,且造成的损伤较小

syxxcjg · 发表于 2014-6-8 04:14:05

长见识了，如果有电机和编码器对应哪个针脚就更好了。

chituxinxin · 发表于 2014-6-9 08:10:41

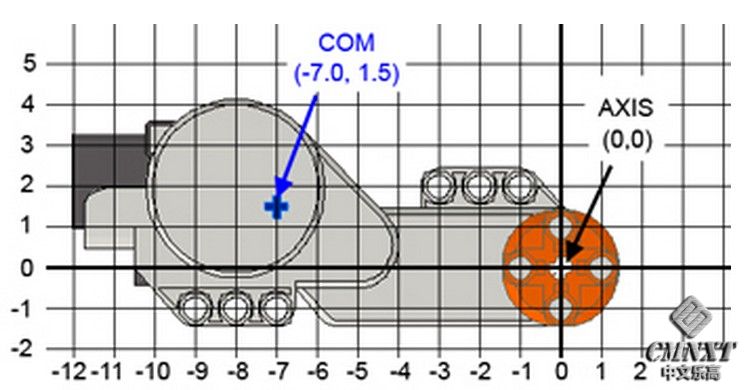

不错，不错，有探索精神。COM点的坐标是什么？是离合齿轮的轴心吗？

gzfxg · 发表于 2014-6-11 10:38:30

高手啊，没搞过

丶.sa飯飯. · 发表于 2014-8-10 09:37:58

可以试一下，悲催有两个坏的nxt马达、一个ev3马达
